Im Bereich der Rillenkugellager haben sich abgedichtete Varianten längst etabliert. Ähnliches gilt für Pendelrollenlager, von denen SKF massgeschneiderte Lösungen für praktisch jeden relevanten Anwendungszweck liefern kann. Sein in diesen Produktbereichen gewonnenes Dichtungs-Know-how hat das Unternehmen nun auf Schrägkugellager übertragen. Dadurch sind – neben den klassischen offenen Lagern – jetzt auch einreihige Schrägkugellager mit integrierten Dichtungen und Fettfüllung ab Werk verfügbar.
Ab Werk gefettet, beidseitig dicht und für breites Temperaturspektrum ideal
Da keine externe Abdichtung mehr erforderlich ist und somit weniger Bauteile benötigt werden, lassen sich schon während der Montage Zeit und Kosten sparen. Das gilt umso mehr, als bei der Installation auch der fehleranfällige Schritt der Befettung entfällt: Die Lager sind bereits ab Werk mit der (für die meisten Anwendungsfälle) optimalen Fettmenge versehen. Ausserdem sind die Lager von Anfang an wirksam gegen Verunreinigungen geschützt. Zugleich ermöglichen die abgedichteten Lager aufgrund ihres geringeren Platzbedarfs kompaktere Konstruktionen. Nicht zuletzt senken die auf Lebensdauer geschmierten Schrägkugellager den Schmiermittelverbrauch drastisch, was das Portemonnaie des Anwenders ebenso schont wie die Umwelt und den Wartungsaufwand auf ein Minimum reduziert.

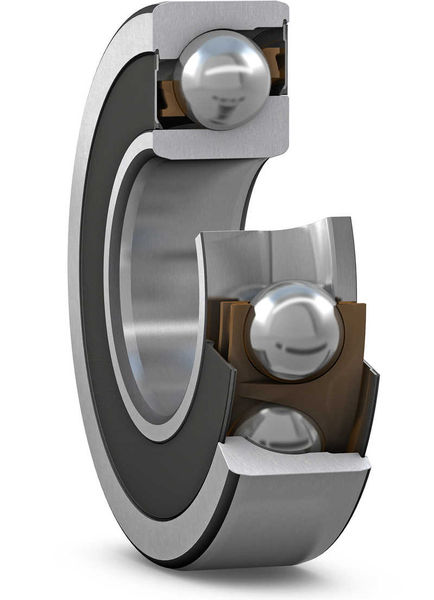

Die beidseitig abgedichtete Ausführung der einreihigen SKF-Schrägkugellager (Typenbezeichnung mit dem Zusatz 2RZ) verfügt über Dichtungen aus Acrylnitril-Butadien-Kautschuk (NBR). Dieses Material eignet sich für ein sehr breites Temperaturspektrum: von –40 bis +100 °C. Kurzzeitig verträgt NBR sogar +120 °C. Darüber hinaus hat SKF die Dichtungen mit einer Stahlblecharmierung verstärkt, um ihre mechanische Stabilität zu erhöhen. Im Inneren der Lager kommt serienmässig ein Kunststoffkäfig aus glasfaserverstärktem Polyamid (Typenbezeichnung mit dem Zusatz P) zum Einsatz. Der Käfig ist besonders reibungsarm und leicht. Das erlaubt beispielsweise hohe Drehzahlen. Ausserdem verfügt er über gute Notlaufeigenschaften.
Eine 15 °C tiefere Betriebstemperatur wirkt wahre Wunder
Geschmiert sind die SKF Lager standardmässig mit einem hochwertigen Polyharnstoff-Fett (Kürzel GXN), das sich für die meisten Anwendungsfälle eignet. Da abgedichtete Lager für gewöhnlich nicht nachgeschmiert werden, bestimmt die Fettgebrauchsdauer massgeblich die Lagerlebensdauer. Ergo gilt es, diejenigen Faktoren zu minimieren, die dem Fett schaden. Dabei spielt die Temperatur eine wichtige Rolle, denn hohe Lagertemperaturen lassen das Fett schnell altern. Das bedeutet im Umkehrschluss: je kühler, desto besser. Laut Faustregel verdoppelt sich die Fettgebrauchsdauer, wenn die Betriebstemperatur um 15 °C sinkt (wobei die Fettgebrauchsdauer in der Praxis natürlich auch von Faktoren wie Belastungen, Drehzahlkennwerten oder Schiefstellungen beeinflusst wird).
Auf Basis dieser Erkenntnis hat SKF ihre abgedichteten einreihigen Schrägkugellager so optimiert, dass im Lager möglichst wenig Reibungswärme entsteht – und dabei besonderes Augenmerk auf die Dichtungen gelegt: Diese sind berührungslos ausgeführt. Dadurch arbeiten die abgedichteten einreihigen Schrägkugellager von SKF deutlich «cooler» als viele Wettbewerbsprodukte. Beispielsweise hat sich in Vergleichstests herausgestellt, dass die mittlere Betriebstemperatur der SKF-Lösung um bis zu 20 % niedriger ausfällt als bei vergleichbaren Lagern. Die Spitzentemperaturen liegen sogar um bis zu 30 % darunter. Dank der viel geringeren Wärmeentwicklung lassen sich mit diesen Lagern also längere Standzeiten erzielen oder – bei gleichem Temperaturniveau – höhere Drehzahlen verwirklichen.
Die kühlere Umgebung beeinflusst die Fetteigenschaften positiv
Natürlich liegt der Verdacht nahe, dass infolge des berührungslosen Designs der Dichtungen mehr Fett aus dem Lager austritt als bei Verwendung von Kontaktabdichtungen – insbesondere dann, wenn es um die Lagerung von vertikalen Wellen geht. SKF-interne Versuche haben jedoch gezeigt, dass das Gegenteil der Fall ist. Der Hauptgrund dafür liegt ebenfalls in den vergleichsweise niedrigen Betriebstemperaturen der Lösung: Während die Viskosität des Schmierstoffs in handelsüblichen Lagern – mit steigenden Temperaturen – stark abnimmt und das dünnflüssigere Fett somit schneller aus dem Lager herausfliesst, bleibt die Schmierstoff-Viskosität in den coolen SKF-Lagern deutlich besser. Das Fett bleibt also dickflüssiger und tritt nicht so leicht aus dem Lager aus. Hinzu kommt, dass die speziell geformte Dichtlippe mit der Gegenfläche am Innenring einen extrem engen Spalt bildet. All diese Eigenschaften zusammen sorgen dafür, dass das berührungslose Dichtungskonzept selbst in vertikalen Wellenanordnungen ein besseres Fettrückhaltevermögen an den Tag legt als viele Wettbewerbsprodukte mit Kontaktabdichtung.
Zahlreiche Anwendungen
Die abgedichteten einreihigen Schrägkugellager können in einer Vielzahl von fettgeschmierten Anwendungen zum Einsatz kommen. Sie bieten sich für alle Zwecke an, in denen derzeit noch einreihige Schrägkugellager mit externen Dichtungen benutzt werden, künftig jedoch ein wartungsfreier Betrieb gewünscht wird. Dazu gehören beispielsweise Elektromotoren, Scrollverdichter, Pumpen, Aufzüge oder auch Getriebe.
Abgedichtete, einreihige SKF-Schrägkugellager sind für Wellendurchmesser von 15 bis 55 mm für die Reihe 72 und von 12 bis 50 mm für die Reihe 73 erhältlich. Sie werden als Lager der Grundausführung für Lagerungen mit Einzellagern geliefert. Auf Anfrage sind ausserdem Universallager für den satzweisen Einbau in drei verschiedenen Lagerluft- und Vorspannungsklassen verfügbar.
