Immun gegen Störquellen

Rohde & Schwarz präsentiert die derzeit schnellste CISPR25-Abnahme, ein robustes, kompaktes BCI-Testsystem sowie R&S AdVISE Version 5, das während EMS-Tests auch vibrierende Anzeigeelemente fest im Blick hat.

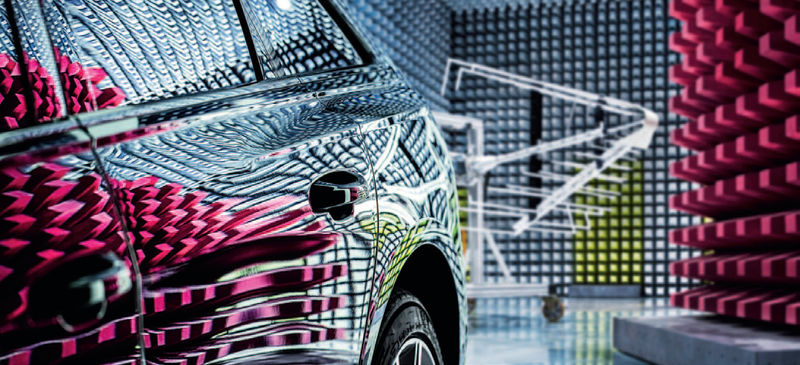

Moderne Fahrzeuge enthalten zunehmend Elektronik mit HF-Technik, Funkkomponenten und Radare sowie HochgeschwindigkeitsDatenbusse. Das erschwert es Automobilherstellern zu verifizieren, dass elektronische Aussendungen innerhalb der spezifizierten Grenzen bleiben und dass die Fahrzeuge immun sind gegen externe Störquellen. Rohde & Schwarz lanciert daher speziell für Anwender in der Automobilbranche ein umfassendes Angebot an EMV-Messtechnik.



Derzeit schnellste CISPR-25-Abnahme

Hersteller müssen zum Beispiel sicherstellen, dass sogenannte On-board-Empfänger in Fahrzeugen ausreichend vor elektromagnetischen Störungen geschützt sind. Rohde & Schwarz hat hierzu eine besonders schnelle Abnahmemessung für Tests nach dem CISPR25-Standard entwickelt. Sie misst nicht nur besonders schnell, sondern zudem mit einer extrem niedrigen Auflösebandbreite von 9 kHz.

Im Weiteren bringt Rohde & Schwarz für den High-end-Messempfänger R&S ESW die neue Funktion «fast Time Domain Scan» (fast TDS). Aufgrund der doppelten Scan-Bandbreite wird die Messgeschwindigkeit gegenüber dem herkömmlichen Time Domain Scan fast verdoppelt. Das ermöglicht im Markt bisher unerreicht schnelle Messzeiten für den zeitraubenden Test mit Quasi-Peak-Detektor. Diese Methode beschleunigt nicht nur Vormessungen, sondern kann im Frequenzbereich über 300 MHz auch für die Zertifizierungsmessung eingesetzt werden. Fast TDS ist mit der nächsten Firmware-Version kostenlos für den R&S ESW verfügbar.



Robustes und kompaktes  BCI-Testsystem

Hinzu kommt ein robustes und kompaktes Testsystem für drahtgebundene Störfestigkeitsmessungen nach der Bulk Current Injection (BCI) Testmethode, wie sie auch zur Prüfung von elektronischen Baugruppen in Fahrzeugen vorgeschrieben ist. Das BCISystem besteht aus dem kompakten R&S SMC100A Signalgenerator, dem robusten Breitbandverstärker R&S BBA150-AB mit Ausgangsleistungen bis 350 W im Frequenzbereich von 4 kHz bis 400 MHz, dem speziell für EMV-Anwendungen entwickelten R&S NRP6AN Leistungsmittelwert-Messkopf so wie der verbreiteten EMV-Messsoftware R&S EMC32.



Unerschütterliche Überwachung

Für die videobasierte Überwachung von Statusanzeigen, Signalleuchten oder Bildschirmen präsentiert Rohde & Schwarz die Überwachungs- und Analyse-Software R&S AdVISE. Die Software meldet zuverlässig und automatisch alle unerwünschten Abweichungen. Dabei erkennt sie Schriftzeichen, Symbole sowie Anzeigebalken und Zeigerpositionen. Die hier erstmals gezeigte neue Version 5 prüft laufend die Position der untersuchten Objekte und passt in Echtzeit die Auswertung an. Vibrationen durch Motoren oder Erschütterungen durch Drehtische sind damit kein Hindernis mehr für die automatisierte Überwachung.
